羅茨風機的工作原理SR型三葉羅茨風機的工作原理圖示gif動畫

文章出處：羅茨風機廠家發布時間：2021-11-23 點擊數：

羅茨風機的工作原理之前小編為大家整理過，下面給您介紹一下SR型三葉羅茨風機的工作原理和特點

羅茨風機的工作原理SR型三葉羅茨風機的工作原理：

利用兩個三葉形轉子在氣缸內作相對運動來壓縮和輸送氣體的定容回轉式風機。

這種風機靠轉子軸端的同步齒輪使兩轉子保持嚙合，轉子上每一凹入的曲面部分與氣缸內壁組成工作容積，在轉子回轉過程中從吸氣口帶走氣體；

當移到排氣口附近與排氣口相連通，將氣體輸送到排氣通道。

兩轉子依次交替工作，兩轉子互不接觸，它們之間靠嚴密控制的間隙實現密封，故排出的氣體不受潤滑油污染。

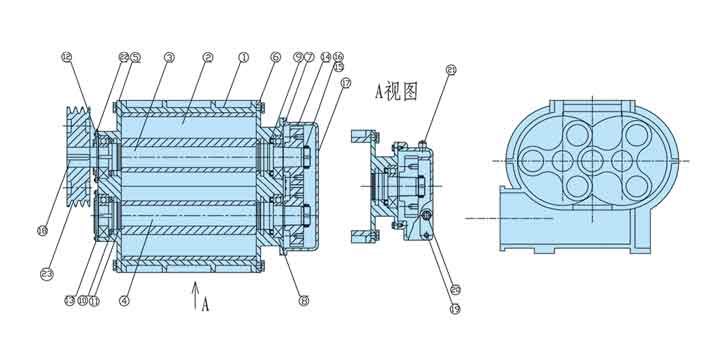

羅茨風機結構簡圖

羅茨風機的工作特點SR型三葉羅茨風機的工作特點：

氣體脈動性小，振動也小，噪聲低。這種羅茨風機結構簡單，制造方便，適用

于氣體輸送和加壓，也可用作真空泵。
下圖為羅茨風機安裝好的圖

羅茨風機的工作特點SR型三葉羅茨風機使用條件：

1、羅茨風機的工作環境溫度不得超過 40 攝氏度，如超過時要采取措施進行降溫，否則縮

短風機的使用壽命。羅茨風機室外配置時，請?jiān)O(shè)置防雨棚。

2、基礎設計應符合國家機械設備安裝工程的相關規定，基礎應建在堅硬的土壤上，

且高出地面 100-250 毫米，深度為 800-1500 毫米?；A(chǔ)承重面應比底座加寬 100-250 毫

米，其基礎不準與其他建筑及墻壁基礎連接地基要牢固。羅茨風機周圍要留有足夠的空間，以

滿足檢修和拆卸的需要。

3、安裝前清除管道內焊渣等異物，閥門要置于全開狀態，否則羅茨風機超負荷運轉，風

機受損。

羅茨風機的工作特點三葉羅茨鼓風機的工作原理

停機狀態，加至油窗中央即可，加油過多將導致漏油。

5、檢查窄 V 帶松緊和皮帶輪偏正，皮帶輪偏正可用直尺調正。當使用一段時間后皮

帶會變松，此時要重新調整。

6、檢查電源電壓和頻率是否符合銘牌標注要求。

7、檢查皮帶輪轉向，面對皮帶輪觀察，皮帶輪轉向要與旋轉標志箭頭相符。

※YCSR50-300A 皮帶輪轉向?yàn)槟鏁r(shí)針，面對皮帶輪觀察 250B,250C,300B 皮帶輪轉

向?yàn)轫槙r(shí)針。

8、啟動前用手轉動皮帶輪大于 1 圈，檢查放空閥置于全開狀態，如無異常，即可啟

動羅茨風機。

由于采用了三葉轉子結構形式及合理的殼體內進出風口處的結構，所以風機振動小，噪聲低。

葉輪和軸為整體結構且葉輪無磨損，風機性能持久不變，可以長期連續運轉。
風機容積利用率大，容積效率高，且結構緊湊，安裝方式靈活多變。

軸承的選用較為合理，各軸承的使用壽命均勻，從而延長了風機的壽命!

羅茨風機的工作特點SR型三葉羅茨風機故障分析及解決方法

1.　羅茨風機葉輪與葉輪摩擦

葉輪上有污染雜質，造成間隙過小;
齒輪磨損,造成側隙大;
齒輪固定不牢，不能保持葉輪同步;
軸承磨損致使游隙增大。
清除污物，并檢查內件有無損壞;
調整齒輪間隙,若齒輪側隙大于平均值30%～50%應更換齒輪;
重新裝配齒輪,保持錐度配合接觸面積達75%;
更換軸承;

2..羅茨風機葉輪與墻板、葉輪頂　部與機殼

安裝間隙不正確;
運轉壓力過高，超出規定值;
運轉溫度過高;
機殼或機座變形，風機定位失效;
軸承軸向定位不佳。
重新調整間隙;
查出超載原因，將壓力降到規定值;
檢查安裝準確度，減少管道拉力;
檢查修復軸承，并保證游隙。

3.羅茨風機溫度過高

(1) 油箱內油太多、太稠、大臟;

　　(2) 過濾器或消聲器堵塞;

　　(3) 壓力高于規定值;

　　(4) 葉輪過度磨損，間隙大;

　　(5) 通風不好，室內溫度高，造成進口溫度高;

　　(6) 運轉速度太低，皮帶打滑。

　　(1) 降低油位或挾油;

　　(2) 清除堵物;

　　(3) 降低通過羅茨風機的壓差;

　　(4) 修復間隙;

　　(5) 開設通風口，降低室溫;

　　(6) 加大轉速，防止皮帶打滑。

羅茨風機工作實拍

4.羅茨風機流量不足

　　(1) 進口過濾堵塞;

　　(2) 葉輪磨損，間隙增大得太多;

　　(3) 皮帶打滑;

　　(4) 進口壓力損失大;

　　(5) 管道造成通風泄漏。

　　(1) 清除過濾器的灰塵和堵塞物;

　　(2) 修復間隙;

　　(3) 拉緊皮帶并增加根數;

　　(4) 調整進口壓力達到規定值;

5.羅茨風機漏油或油泄　漏到機殼中

　　(1) 油箱位大高，由排油口漏出;

　　(2) 密封磨損，造成軸端漏油;

　　(3) 壓力高于規定值;

　　(4) 墻板和油箱的通風口堵塞，造成油泄漏到機殼中。

　　(1) 降低油位;

　　(2) 更換密封;

　　(3) 疏通通風口，中間腔裝上具有2mm孔徑的旋塞，打開墻板下的旋塞;

6.羅茨風機異常振動和噪聲立即停車

　　(1) 滾動軸承游隙超過規定值或軸承座磨損;

　　(2) 齒輪側隙過大，不對中，固定不緊;

　　(3) 由于外來物和灰塵造成葉輪與葉輪,葉輪與機殼撞擊;

　　(4) 由于過載、軸變形造成葉輪碰撞;

　　(5) 由于過熱造成葉輪與機殼進口處磨擦;

　　(6) 由于積垢或異物使葉輪失去平衡;

　　(7)地腳螺栓及其他緊固件松動。

　　(1) 更換軸承或軸承座;

　　(2) 重裝齒輪并確保側隙;

　　(3) 清洗羅茨風機，檢查機殼是否損壞;

　　(4) 檢查背壓，檢查葉輪是否對中，并調整好間隙;

　　(5) 檢查過濾器及背壓，加大葉輪與機殼進口處間隙;

　　(6) 清洗葉輪與機殼，確保葉輪工作間隙;

　　(7) 擰緊地腳螺栓并調平底座。

7.羅茨風機電機超載

　　(1) 與規定壓力相比，壓差大，即背壓或進口壓力大高;

　　(2) 與設備要求的流量相比，羅茨機流量太大，因而壓力增大;

　　(3) 進口過濾堵塞，出口管道障礙或堵塞;

　　(4) 轉動部件相碰和磨擦(卡住);

　　(5) 油位太高;

　　(6) 窄V型皮帶過熱，振動過大,皮帶輪過小。

　　(1) 降低壓力到規定值;

　　(2) 將多余氣體放到大氣中或降低羅茨風機轉速;

　　(3) 清除障礙物;

　　(4) 立即停機，檢查原因;

　　(5) 將油位調到正確位置;

　　(6) 檢查皮帶張力，換成大直徑的皮帶輪。

　　羅茨風機節能: 羅茨風機的風壓是不受風機轉速限制的，不論轉速變化如何其風壓可以保持不變。而風量則與羅茨風機轉速成正比的，即Q=KN

　　Q：表示風量 N：表示羅茨風機轉速 K：為系數

　　從公式可知，風量調節，完全由變頻器改變電機頻率達到無級變速，起到調節風量的效果。根據現場應用工藝羅茨風機的低頻15HZ，通常在35HZ左右，有個別時刻50HZ滿風量運行，由于立窯工藝基本是一致的，因此在不同的立窯風量調節量是基本相同的，凡立窯應用變頻技術都可以獲40%左右的節能效果。

　　羅茨鼓羅茨風機個恒轉矩負載，其節電率與轉速降成正比即N%=△N%，雖然不同于一般羅茨羅茨風機、水泵節電率更高，但因它的功率較大，而且只要爐墻不壞，是連續24小時工作的，并開動時間亦很長。因此節電潛力大，節電費用高。
